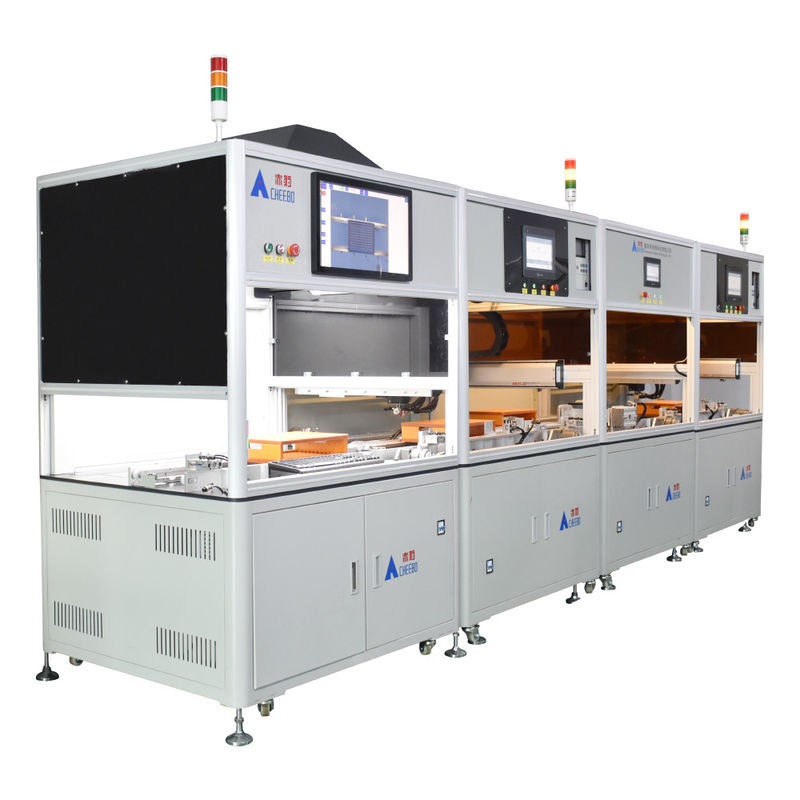

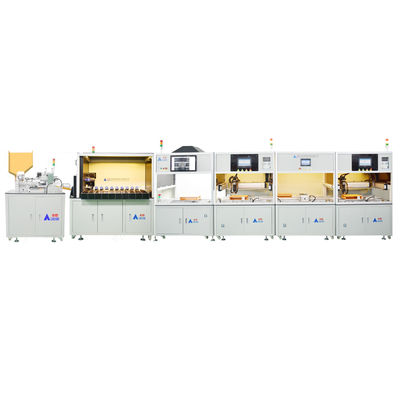

Силиндрическая литий-ионная батарея сборная линия цилиндрическая ячейка универсальный тип

● Автоматический механизм питания батареи:Роботизированная рука автоматически захватывает батарею и ставит ее на назначенную трассу.

● Электрическая клетка для изготовления ячменной бумаги: Используя управляемый ПЛК шаговой двигатель и цилиндр для наклеивания ячменной бумаги на готовый положительный столб электрической ячейки. Используя цилиндр для привода резчика,Он печатает и вставляет 4 электрических ядра одновременно.Каждая деталь изготовлена из высокоскоростной стали с высокой износостойкостью.

● Сортирующая машина для батареи: с функцией сканирования и хранения данных на батарее. 7 классов для сортировки.Автоматическое сортировочное оборудование подходит для испытаний напряжения и внутреннего сопротивления цилиндрических батарей различных спецификацийДиаметр 18-21, длина 65-70.

● оборудование для контроля зрения CCD: многофункциональная система контроля зрения, основанная на промышленной камере CCD и технологии машинного зрения.

● Автоматическая сварочная машина для батарей:подходит для сварки различных спецификаций цилиндрических батарей с односторонней автоматической сварочной сварочной машиной.


● Система поворота с помощью подшипника: автоматически определяет, что подшипник достиг своего положения, и механизм вращения зажимает подшипник, чтобы он вращался, так что подшипник возвращается к следующей программе.

● Система вращения джига: автоматически распознает, что джиг достиг своего положения, и механизм вращения зажимает джиг и вращает его, чтобы джиг вернулся к следующей программе.

● Производственная линия литийных аккумуляторов подходит для производства аккумуляторных батарей для бытовой техники/электрических велосипедов/электрических инструментов/садских инструментов/энергетического накопителя и т.д.

● Модульная конструкция:Каждое оборудование может подключаться автоматически или использоваться отдельно, или может свободно использоваться в комбинации по мере необходимости.

● Литийная батарея - это многоосевая система управления движением, разработанная современными специалистами в области автоматизации.Он принимает автоматический механизм точного привода и управления двигателем, чтобы реализовать в режиме реального времени и эффективное управление автоматического оборудования производства.

● Литийная батарея применяется для сборочной линии 18650, 21700, 26650, 32700 и других цилиндрических батарей.

● Встроенная рельсная дорожка, после завершения сборки, вручную снять рельсную дорожку и поставить ее на рельсную дорожку.

● Установка автоматически возвращается на предыдущую станцию, а затем вручную собирается и помещается на сварочную трассу.

1. Установка автоматической системы поворота
Автоматический датчик прибывает в положение, и механизм переворачивания переворачивает крепление, позволяя возвращаться в положение сварки для сварки в сторону B.

2Дизайн с двумя путями
Передняя дорожка для сварки, испытательная дорожка.

1Автоматическое питание батареей

2. Положительный электрод паста изоляционная бумажная машина

3. сортировка внутреннего сопротивления

4Платформа крепления крепления для клеток

5. CCD обнаружение положительного и отрицательного аккумулятора

6. Платформа верхней пластинки

7. Точечная сварка на стороне А

8. Установка вращающегося механизма

9Сварка с стороны B.

10Производственная линия для задней установки

Аккумулятор загружается в трещину бумажной машины →→ Автоматически вставьте положительный электрод

наклейка →→ аккумулятор автоматически входит в сепаратор →→ сепаратор пробирает данные испытания для архивирования →→

Аккумулятор отправляется в соответствующий приемный резервуар → Рабочие выводят загрузочный прибор группами →

Нажмите на экран автоматического обнаружения полярности CCD → неквалифицированная ручная коррекция автоматически отправляется →

Рабочие покрывают верхнюю пластину светильника →→ толкают сварщик на месте Автоматическая сварка на месте с стороны А→→

Машина автоматически поворачивается на сторону B для завершения сварки →→ Вынимать сварный аккумулятор

и верните его вперед, чтобы войти в следующее кольцо спасения →→ Установите BMS-карту после сварки батареи

Инспекция →→Машина или ручная сварка доски BMS → Рабочие на линии и установка вспомогательных материалов →→

Испытать параметры аккумуляторной батареи не пройдет проверку. →→ Отправить проверку старения в мастерскую старения →→

Упаковка мастерской

1.Аккумулятор для хранения энергии 2. Аккумулятор для электрического велосипеда 3. Аккумулятор для электроинструмента
